Trans Vat SEA



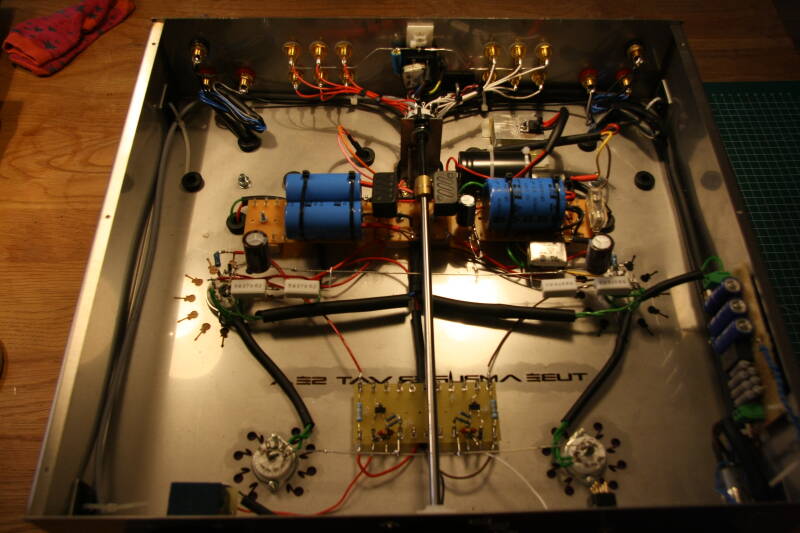

Vanwege het minimalistische ontwerp is gekozen voor deze Trans-schakeling, die tevens DC-gekoppeld is. Aangezien er geen koppelcondensatoren worden toegepast, kunnen deze geen interferentie veroorzaken. De vervormingscijfers van deze schakeling zijn bovendien ruim binnen de marges voor gebruik in een thuissituatie.

De voeding is gestabiliseerd op 335V, hetgeen resulteert in een B+ van circa 326V na de Mec’s. Om aan de specificaties van de Mec’s te voldoen, is een extra condensator van 470uF toegevoegd (CLC). Dankzij deze toevoeging is de dynamiek van de versterker merkbaar verbeterd. De voeding functioneert uiterst stil, mede doordat er een storingsonderdrukkingsmechanisme is geïntegreerd (c6, c7, r3, r4). Tijdens een eerder project werd hinder ondervonden van schakelpulsen afkomstig van de bruggelijkrichter. Om dit te voorkomen, is de huidige schakeling proactief voorzien van extra filtering. Een bijkomend voordeel hiervan is dat de weergave van klanken, zoals de 's'- en 't'-klanken, aanzienlijk vloeiender en minder scherp is.

Verder is er een inschakelvertraging ingebouwd in combinatie met een spanningsverdubbelaar, wat voorkomt dat de hoofdzekering overbelast raakt bij het inschakelen. De spanningsverdubbelaar verhoogt de spanning van 6V naar 12V, noodzakelijk voor zowel de aansturing van het relais als de LED-verlichting in de aan/uit-knop.

Due to the minimalist design, this Trans circuit was chosen, which is also DC-coupled. Since no coupling capacitors are used, they cannot cause any interference. The distortion figures of this circuit are well within acceptable margins for home use.

The power supply is stabilized at 335V, resulting in a B+ of approximately 326V after the Mec units. To meet the specifications of the Mec units, an additional 470µF capacitor was added (CLC). Thanks to this addition, the amplifier’s dynamics have noticeably improved. The power supply operates extremely quietly, partly due to the integrated noise suppression mechanism (C6, C7, R3, R4). In a previous project, switching pulses from the bridge rectifier caused interference. To prevent this, the current circuit has been proactively equipped with additional filtering. An added benefit is that the reproduction of sounds such as the 's' and 't' consonants is considerably smoother and less harsh.

Furthermore, a power-on delay has been built in, combined with a voltage doubler, to prevent the main fuse from being overloaded at startup. The voltage doubler raises the voltage from 6V to 12V, which is required for both the relay control and the LED illumination in the power switch.



Specificaties

Io per buis 110 mA
Zout (1kHz) 1,19 Ohm
Dempingsfactor bij 8 Ohm 6,7
Frequentiebereik -3 dB 14 > 86 Hz >kHz
THD+N (1Watt 1kHz) 0,42 %
Max. Vermogen bij 1kHz 5,5 Watt

De Schema's

De Metingen
