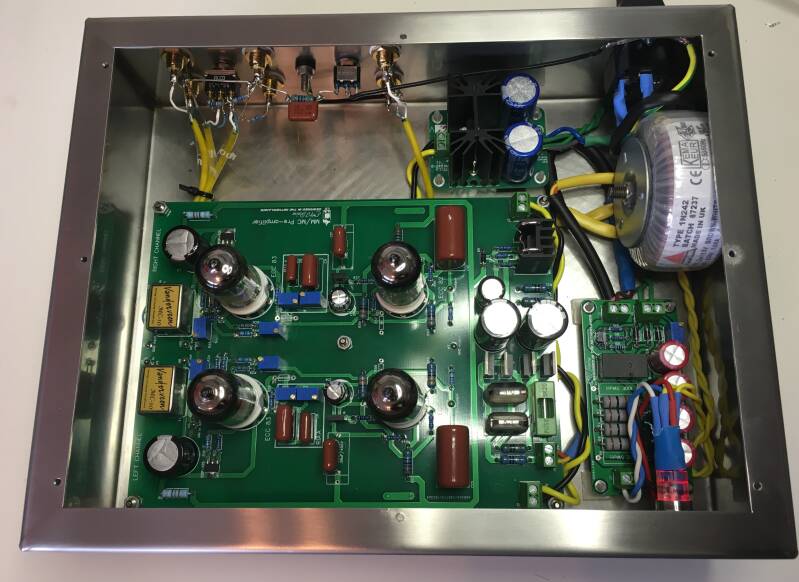

PHONO PRE-AMP MM/MC

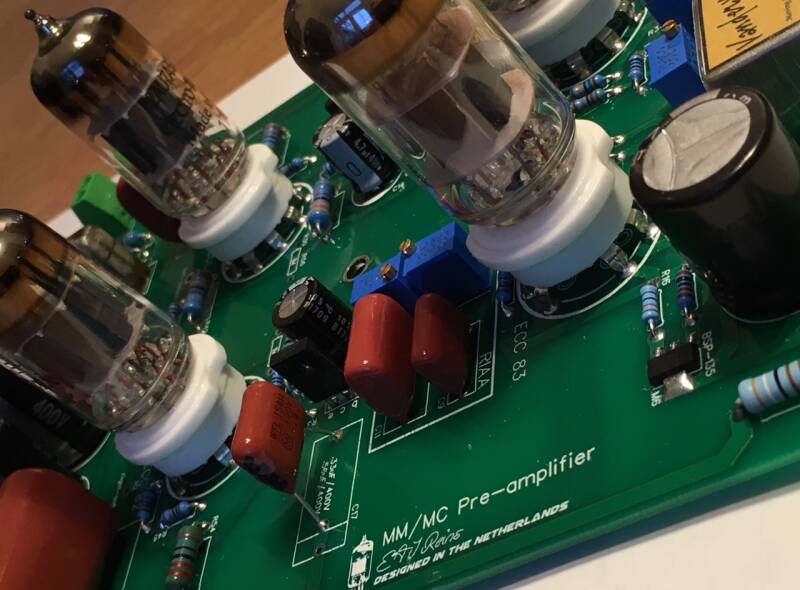

Dit is een schakelbare MM/MC phono voorversterker die DC gekoppeld is. De MM ingangstrap bestaat uit een versterkende trap met een stroombron aan de anode gevolgd door een kathode volger waarvan de kathode weerstand gekoppeld is aan de kathode van de versterkende trap. Hierdoor ontstaat er een mee koppeling die de trap extra versterkt wat de signaal/ruis verhouding ten goede komt. De versterkingsfactor aan de uitgang van deze trap is hier ongeveer 133 en heeft een lage impedantie van ongeveer 700 Ω. De RIAA-schakeling wordt gekoppeld aan de kathode van de kathode volger en is voorzien van 3 goede kwaliteit 20 slag trimpotten van het merk Bourns die een goede afstelling mogelijk maakt. Voor de MC ingang is nog een high end step-up transformator geplaatst. Het is de Vanderveen MC-10 voor moving coil pickup elementen. Hij transformeert de lage MC-spanning 10 keer omhoog voor rechtstreekse aansluiting op de MM-ingang van de voorversterker.
De eindtrap is een hybride cascode schakeling met een kathode volger om o.a. de Miller capaciteit te omzeilen. Bij de linker triode komt het geluidssignaal binnen terwijl de rechter triode functioneert als een kathode volger.
Specificaties
| CARTRIDGE TYPE | MM | MC |
|---|---|---|
| Gain at 1kHz (0 dBV=1V) Output 500mV | 40 dBV (Gain=100x) | 59 dBV (Gain=891x) |
| Equalization: RIAA (20Hz to 20kHz) | 0,2 dB | 0,2 dB |
| THD@1kHz output 500 mV | 0,098 % | 0,16% |
| Zout @ 1kHz | 1113 Ohm | 1113 Ohm |

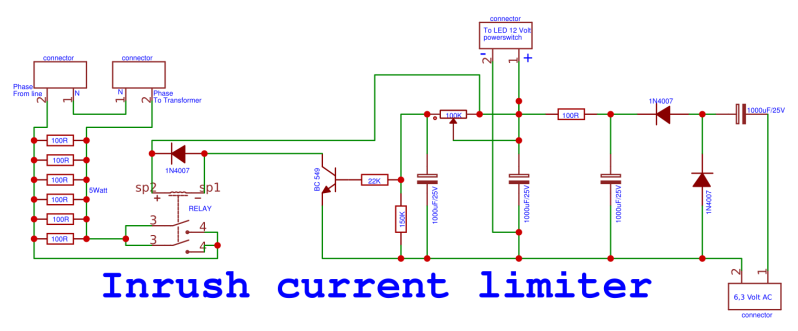

Schema's
Metingen
