Nelson Pass Ampcamp TS5x2/5x3
Zie ook het Tube Society Project
Schematic
Specifications
Bias current mosfet's | 1.8 | A |

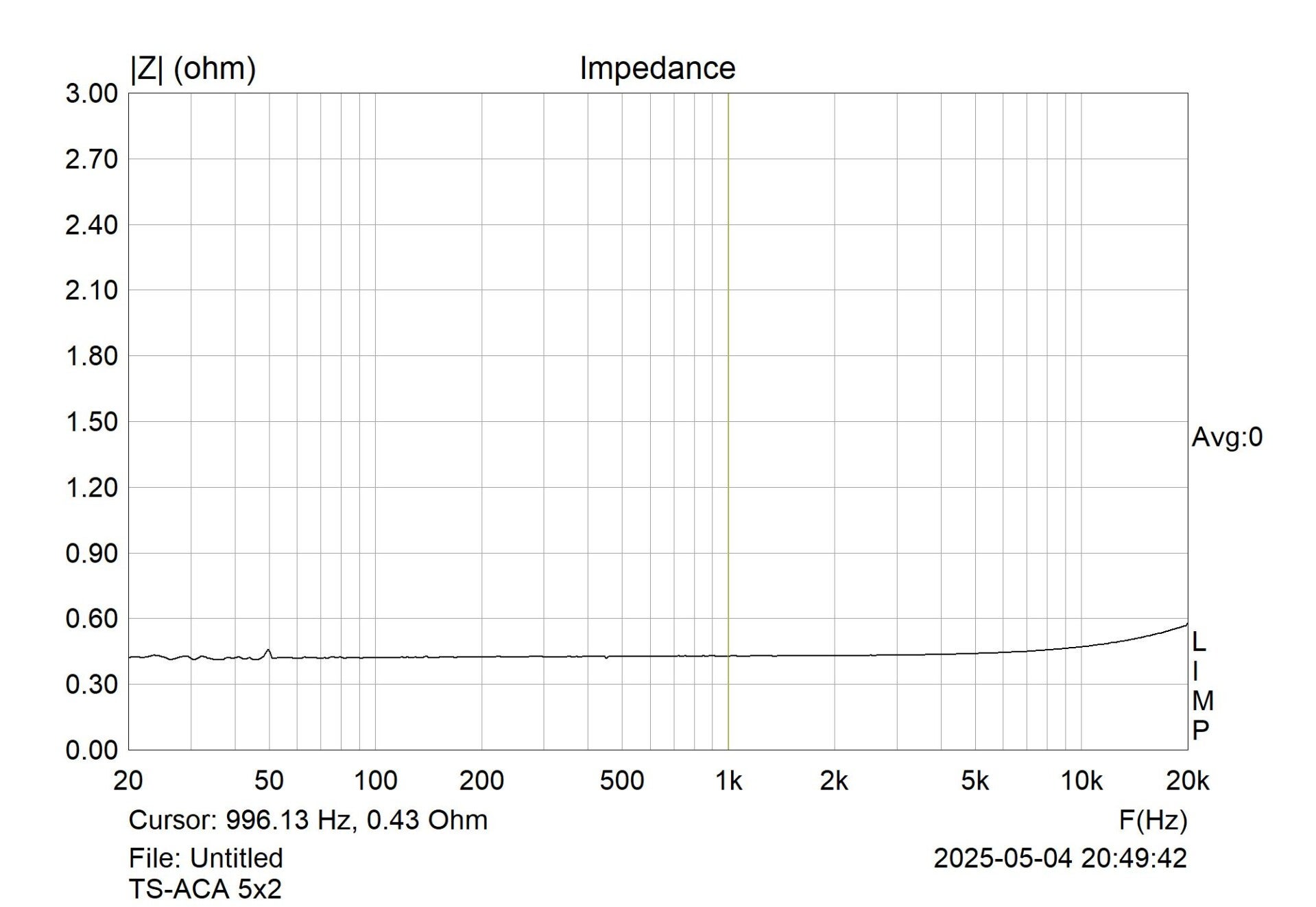

Zout (1kHz) | 0.43 | Ohm |
DF (8 Ohm) | 18 | |

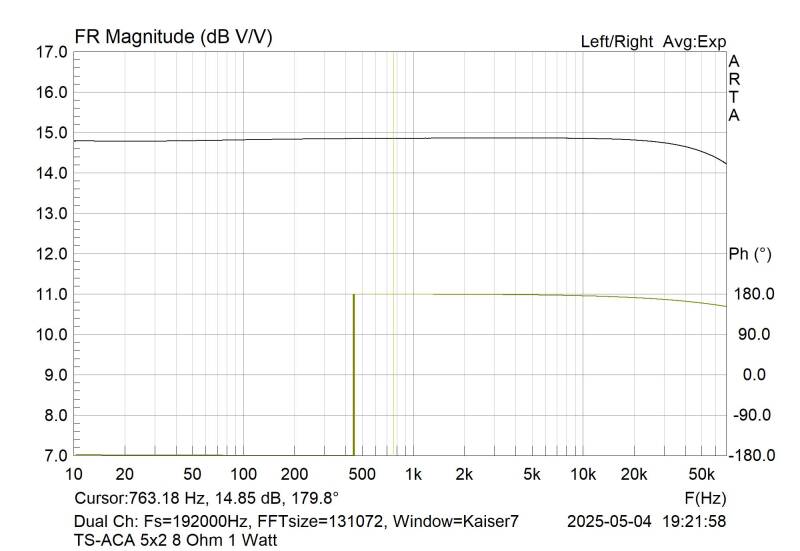

Freq. Range, -3dB | 1 → 180 | Hz → kHz |

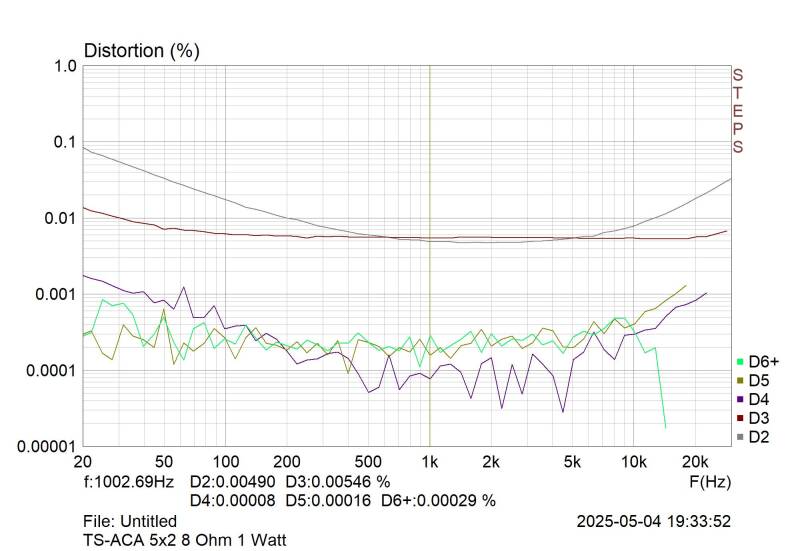

THD, THD+N 1 kHz @ 1 Watt (8Ω) | 0,0067, 0,0094 | % |
(8Ω) (4Ω) Pmax , 1 kHz | 11 Watt (per channel) 7 Watt (per channel) | Watt max. |
TOELICHTING
Dit project onderzoekt of een Mosfet-versterker dezelfde klank als een buizenversterker kan bieden, en dat is gelukt. Deze pure klasse A versterker heeft diepte, details en klinkt aangenaam buisachtig. Hij is eenvoudig: elk kanaal bevat drie mosfets en één transistor. De slew-rate vervorming is verminderd en ruststromen zijn vergroot, wat leidt tot minder THD en betere S- en T-klanken. De 2e harmonische is onderdrukt, wat resulteert in meer details en micro-informatie in de muziek.
De voeding bepaalt grotendeels de kwaliteit van de versterker. Een 24V laptopvoeding werd oorspronkelijk aanbevolen voor de Nelson Pass Ampcamp, maar bleek niet geschikt vanwege hoogfrequente storing. Na onderzoek concludeerden we dat een lineaire voeding nodig was. We kozen voor een 300VA ringkerntrafo met 2x 25V secundaire spanning, ondersteund door 8x 2200 uF condensatoren voor lage ESR en een LM 1084 spanningsregelaar voor extra rimpelonderdrukking. Het resultaat is een schone, krachtige voeding met veel reserve.
EXPLANATION
This project investigates whether a MOSFET amplifier can deliver the same sound quality as a tube amplifier—and it succeeds. This pure class A amplifier offers depth, detail, and a pleasantly tube-like sound. It is simple in design: each channel contains three MOSFETs and one transistor. Slew-rate distortion has been reduced, and the bias currents have been increased, resulting in lower THD and improved reproduction of "S" and "T" sounds. The second harmonic has been suppressed, which enhances musical detail and micro-information.
The power supply largely determines the quality of the amplifier. A 24V laptop power supply was initially recommended for the Nelson Pass Amp Camp, but turned out to be unsuitable due to high-frequency interference. After research, we concluded that a linear power supply was necessary. We chose a 300VA toroidal transformer with 2x 25V secondary windings, supported by 8x 2200 µF capacitors for low ESR, and an LM1084 voltage regulator for additional ripple suppression. The result is a clean, powerful power supply with plenty of headroom.
